高壓電纜附件是如今高壓輸電系統的重要組成部分，其質量問題關系到高壓電網的平安工作。一旦電纜設備呈現缺點，將會構成宏大損失。因此，對電纜中止情況監測意義嚴峻。局放量檢測是現在最為常用的情況監測手腕。本文評論下場放的根本原理以及各種典型局放缺點，比照了不同電纜局放檢測方法的好壞。

什么是部分放電？

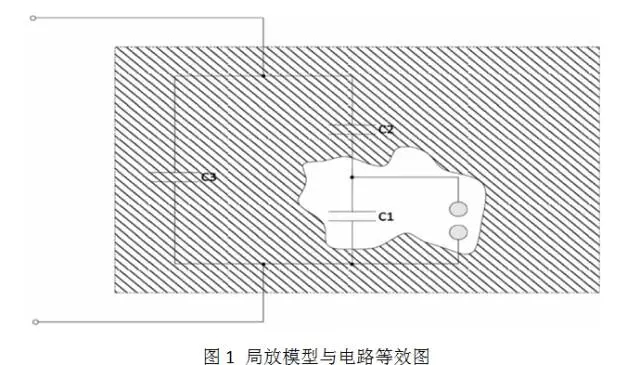

部分放電是發生在設備絕緣內部，未貫穿上下壓電極的放電現象，會構成絕緣劣化，終究引起電纜壽數縮短。傳統的油浸紙絕緣電纜，局放對其絕緣功用影響較小，而關于固體絕緣電纜，如XLPE（交聯聚乙烯）或許硅橡膠電纜，局放會對其絕緣構成損害，引起絕緣功用下降。圖1展現下場放模型與等效電路。在消費或設備進程中，電纜絕緣內部存在缺點，如固體絕緣的空位（void），液體絕緣的氣泡，或電場不均勻處。將空位等效為電容c1，空位的上層以及基層的絕緣質料等效為c2，接近部分的完好絕緣等效為c3。咱們能夠獲得局放電路的等效模型。局放一般發生在絕緣內部，并且等效電容c1、c2以及c3無法被檢測，因此，局放檢測屬于非直接檢測手腕。

等效電路的電壓與電流波形如圖2所示。電壓UP（t）為施加在主絕緣上的系統電壓，U10（t）為空位上的電壓。當U10電壓升高到空位的擊穿電壓UZ時，空位擊穿，C1兩頭電壓下降，空位絕緣恢復，同時C2被充電，當U10高于擊穿電壓Uz時，以上進程重復發生。而每次局放時，都將會在絕緣走漏電流上疊加一個小的脈沖放電，如圖2所示。經過檢測放電脈沖發生的方位、時辰以及幅值，咱們能夠對設備的絕緣工作情況中止點評。

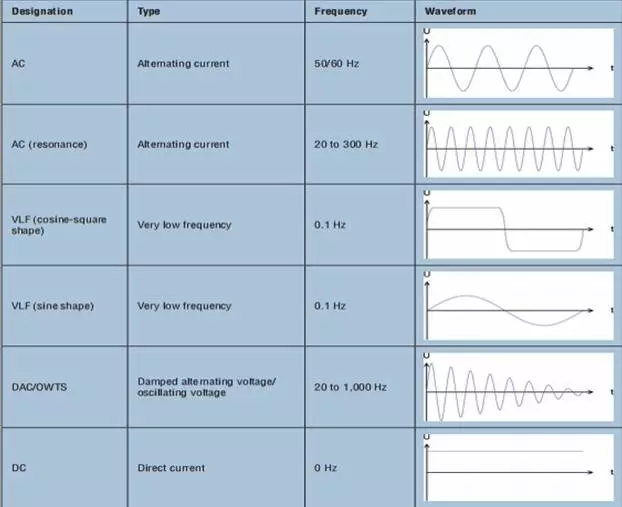

不同頻率下的局放
不同頻率以及電壓波形下局放的檢測方法根本一起，因此，除了在工頻電壓下檢測電纜部分放電外，還能夠選用現場試驗的方法，在電纜上施加不同波形頻率的電壓，對電纜中止局放試驗。

因為直流電壓關于電纜附件絕緣的破壞作用較大，因此不倡議在直流電壓下檢測電纜局放，本文也不對其中止評論。

工頻電壓下的檢測技能

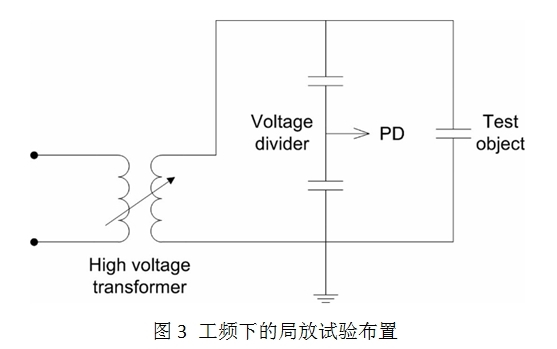

現在遍及認為，50Hz電壓下的局放試驗是運用最為遍及的局放檢測方法，最為首要的緣由是工作電壓頻率為50Hz，局放檢測效果與實踐最為靠近。但是，輸電電纜線路長度較長，對試驗設備的容量懇求較高。圖3為工頻電壓下局放查驗試驗安排圖。分為變壓器、分壓器以及被試電纜三部分。

20至300Hz下的諧振檢測方法

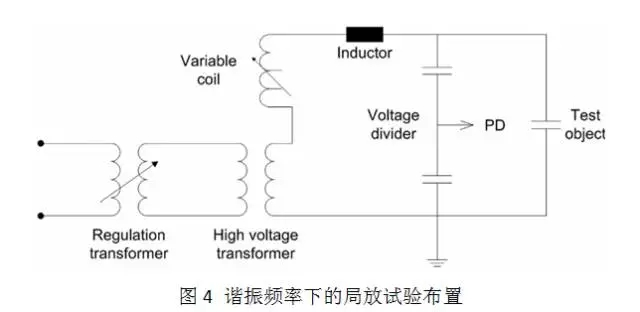

圖4為諧振頻率下的局放試驗安排表明圖，與工頻電壓下的安排根本一起。根據IEC62067（≥245kV）與IEC60840（＜245kV）標準，電纜的試驗頻率規模為20至300Hz。試驗安排選用串聯諧振的方法，試驗頻率如下所示。

上式中，c為電纜的等效電容量，L為串聯電纜。因為串聯諧振的特性，其對變壓器的容量懇求遠小于工頻電壓。此外，經過調整電感數值的巨細，能夠匹配不同長度、類型的電纜。

0.1Hz超低頻試驗技能
IEC60060規矩，0.1Hz的電纜局放試驗波形，能夠選用正弦波或方波。因為電壓頻率較低，電纜的充電效應大大削弱，試驗電源的容量也隨之減小（工頻下的1/500）。相同時辰下超低頻試驗電壓過零次數遠小于50Hz工頻試驗，因此其局放重復次數要小于工頻試驗，一般不能選用局放重復次數來點評電纜或附件的工作情況。關于含有非線性電阻的電纜附件，不宜選用超低頻試驗，因為或許會對絕緣發生損害。
振蕩波檢測方法

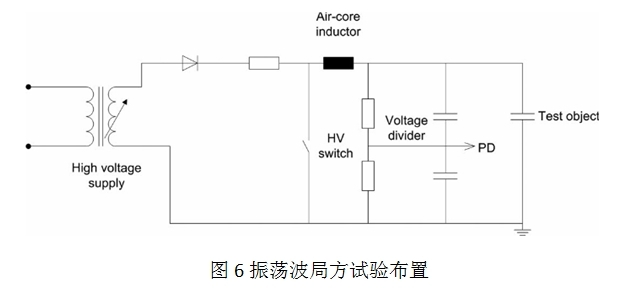

振蕩波試驗安排如圖6所示，能夠看做快速開關與諧振電路的分離。其試驗原理為，經過直流電源對電纜中止充電，在抵達必定電壓后開關遽然合上，此刻電纜與電感構成串聯回路，電纜（大電容）中貯存的能量在電容與電感之間來回振蕩，在振蕩進程中電纜的局放量被獲取。這項技能首要運用在60kV及以下的電纜設備中，跟著技能的進步，在更高電壓設備上運用逐步增加。
這項技能盡管選用直流電源，但充電時辰較短，很快切換為振蕩波，對電纜設備損害較小。且電源容量懇求較小。缺點是振蕩時辰較短，100微秒，電纜耐壓時辰不行。因此，這項技能首要用用于電纜絕緣情況確診，而不合適投運試驗。

高壓電纜附件上的典型試驗效果

本節展現了戶外電纜終端的缺點局放試驗效果，某些特性相同適用于中心接頭號其他方法的電纜附件。試驗選用50Hz電壓，在必定條件下也適用于其他頻率電壓。
電暈
屬外部發生的局放，如電場會合區域，與其他類型局放有較大的不同，能夠準確地檢測。因為放電發生在空氣中，電極兩頭不會發生電荷累積，因此，放電首要發生在電壓的極點，并且放電開始電壓與完畢電壓是一起的。此外，當外加電壓增大時，局放時辰也會增加。

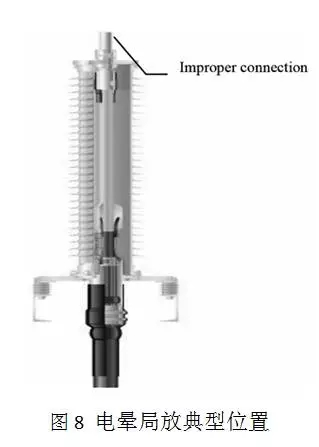

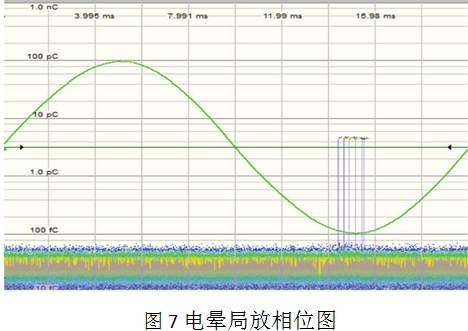

當電暈開始點為高壓側時，在負半周能夠檢測到局放發生，如圖7所示；當電暈發生在零電位區域時，局放發生在正半周。圖8展現了戶外終端的電暈易發生區域。引起電暈發生的首要緣由有：不標準設備、毛邊、標準不恰當等。一般來說，這些缺點都是能夠消弭的，并且關于電纜設備的平安工作不會發生較大影響。電暈類局放首要發生在戶外終端，一般不會在中心接頭號設備上呈現。

空位

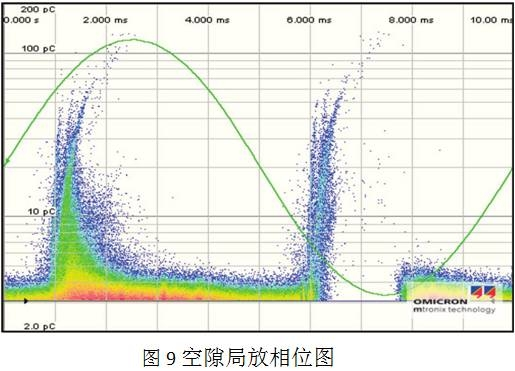

當局放在電壓的正負半周都能檢測屆時，說明缺點為空位缺點。正半周的放電量要大于負半周，如圖9所示。因為接近電容充放電的影響，空位局放的開始電壓與暫停電壓并不一起，局放開始電壓要大于暫停電壓。跟著外加電壓的升高，局放幅值堅持不變，但放電頻率增加。長時辰局放下，空位絕緣功用會發生改動，比方內外表絕緣電阻改動或構造發生改動，引起局放次數發生改動。

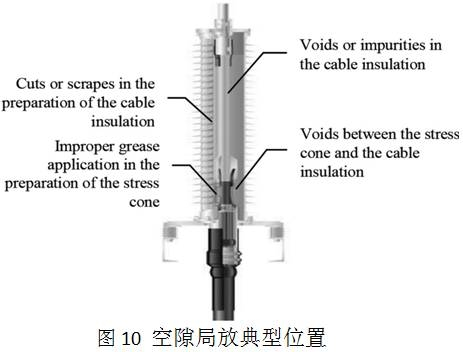

空位局放的典型缺點有絕緣氣隙、混入雜質以及工藝不良等緣由，其局放易發點如圖10所示。

沿面放電

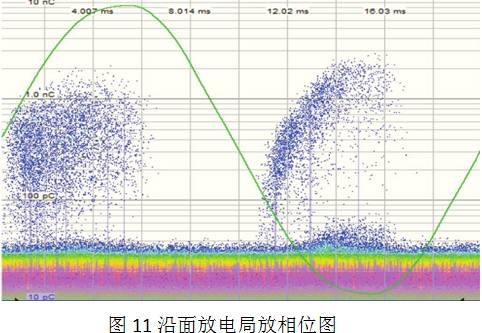

沿面放電首要發生在電場切線上，放電量較其他局放方法更大。沿面放電的局放量在100 pC至1000 pC，并且總是在過零點之后呈現。因為沿面放電閃絡間隔更大，對設備的絕緣功用影響至關重要。根據局放放電相位圖（圖11），第三象限下的放電量要大于榜首象限。

沿面放電首要發生在電纜終端，如圖12所示。緣由首要有：設備進程中終端內外表臟污，此刻放電首要發生在電纜電場會合的應力錐處。當電纜終端進潮氣往后，在低溫下凝露會構成內外表放電。
電纜的外半導過渡處開剝不滑潤也會構成電纜內部發生放電。在制造電纜接頭時應做好半導層與應力錐之間的搭接過渡。

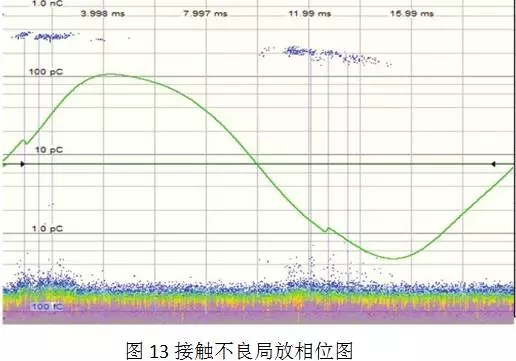

接觸不良金具聯接不良時也會引起局放的發生。金具聯接點的空位會發生電壓差，當外加電壓足夠高時會引起空位擊穿。該品種型的局放相位圖相關于過零點是對稱的。如圖13所示。

金具聯接不良構成的局放幅值遠高于其他類型局放，抵達1000pC。跟著外施電壓的升高，局放幅值不會增加，但是放電頻率會隨之升高。因為該類型的放電機理不受自在電荷的影響，在正半周與負半周，局放的開始電壓與暫停電壓是一起的。

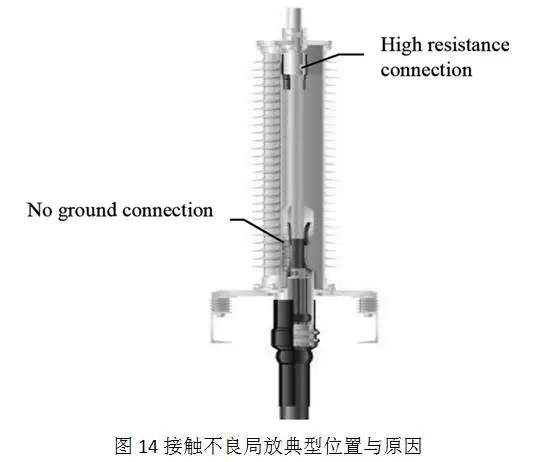

關于電纜附件，該類型的局放高發缺點點會合在金具聯接處，如圖14所示。典型缺點有：壓接納與導線的截面積標準不合，引起接觸面過小，構成局放。繼續的局放會構成金具發熱，終究引起電纜接頭缺點。另一個典型缺點為：設備進程中涂改硅脂過多，引起線芯與內半導之間有一層絕緣，構成電位差。

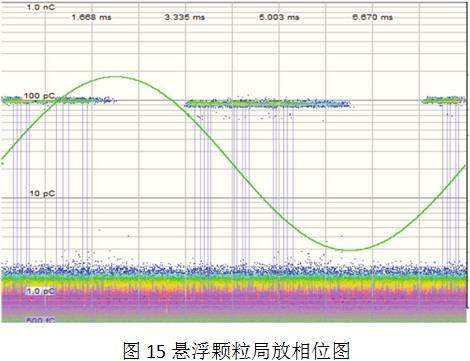

懸浮顆粒以SF6以及N2作為絕緣介質的設備，設備或工作中混入顆粒。改動電場分布，發生局放。該類型局放分布如圖15所示。局放幅值根本一起，會合在某幾個相位。跟著外加電壓的增高，放電幅值堅持一起，但頻率增加。

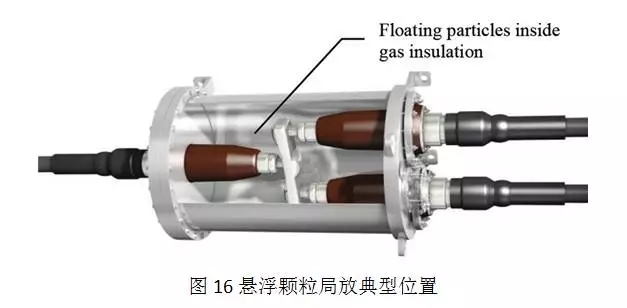

懸浮顆粒局放首要發生在氣體絕緣的電纜中心接頭或終端頭中，如圖16所示。

局放剖析

現在局放剖析首要選用相位圖譜（phase resolved partial discharge，PRPD），一些輔佐、新式的方法也在逐步運用。比方局放監測系統，對設備中止繼續性的監測。因為電纜局放查驗一般在工作現場，而非試驗室，外界噪聲干擾較大，需求選用輔佐屏蔽方法。當試驗現場位于變電站或左近有發電機時，外界電磁干擾信號會疊加到電暈或許沿面放電局放相位圖譜上。構成局放辨認困難。
為了過濾噪音干擾，硬件上選用中心頻率和檢測帶寬可調的組合帶通濾波器，濾除外部干擾。軟件上選用脈沖波形-時辰序列檢測，即記載單個局放脈沖波形機器獲取時辰點（相位），根據脈沖波形特定參數，對脈沖群中止無監視的聚類剖析，將脈沖群中止快速分類，將具有相似特征的局放脈沖在映射特征空間中緊聚或抱團，構成簇。然后辨別局放或噪聲干擾。
總結

局放監測是現在電纜附件情況確診最為有力的東西。能夠直接對工作中的電纜中止檢測確診，點評其絕緣情況，但缺點是易受外界干擾，濾波、提取波形較為困難，綜合來看，局放檢測方法仍是現在檢測電纜最優異的非破壞性檢測法。
