什么是冷縮電纜附件？它有什么特點？

時間：2021-06-26 15:03:58 點擊次數：1154

冷收縮式電纜附件是利用彈性體材料(常用的有硅橡膠和乙丙橡膠)在工廠內注射硫化成型，再經擴徑、襯以塑料螺旋支撐物構成各種電纜附件的部件。

優點

體積小、操作方便、迅速

冷縮電纜附件

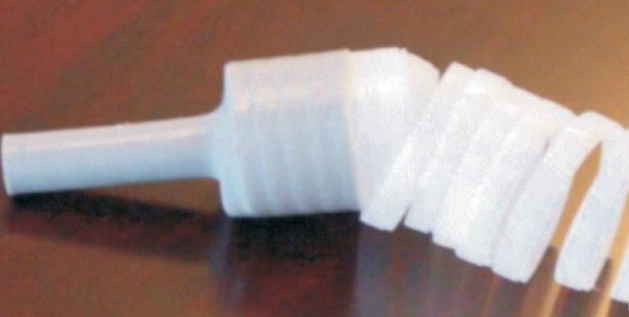

現場安裝時，將這些預擴張件套在經過處理后的電纜末端或接頭處，抽出內部支撐的塑料螺旋條(支撐物)，壓緊在電纜絕緣上而構成的電纜附件。因為它是在常溫下靠彈性回縮力，而不是像熱收縮電纜附件要用火加熱收縮，故俗稱冷收縮電纜附件。早期的冷收縮電纜終端頭只是附加絕緣采用硅橡膠冷縮部件，電場處理仍采用應力錐型式或應力帶繞包式。

現在普遍都采用冷收縮應力控制管，電壓等級從10kv到35kv。冷收縮電纜接頭，1kv級采用冷收縮絕緣管作增強絕緣，10kv級采用帶內外半導電屏蔽層的接頭冷收縮絕緣件。三芯電纜終端分叉處采用冷收縮分支套。

冷收縮式電纜附件具有體積小、操作方便、迅速、無需專用工具、適用范圍寬和產品規格少等優點。與熱收縮式電纜附件相比，不需用火加熱，且在安裝以后挪動或彎曲不會像熱收縮式電纜附件那樣出現附件內部層間脫開的危險(因為冷收縮式電纜附件靠彈性壓緊力)。與預制式電纜附件相比，雖然都是靠彈性壓緊力來保證內部界面特性，但是它不像預制式電纜附件那樣與電纜截面一一對應，規格多。

必須指出的是，在安裝到電纜上之前，預制式電纜附件的部件是沒有張力的，而冷收縮式電纜附件是處于高張力狀態下，因此必須保證在貯存期內，冷收縮式部件不應有明顯的永久變形或彈性應力松弛，否則安裝在電纜上以后不能保證有足夠的彈性壓緊力，從而不能保證良好的界面特性。

冷縮電纜附件的特點/參數

產品特點

執行標準：IEC 60502、GB/T 12706

全冷縮技術：無需動火及特殊工具，也無逐漸套入的麻煩，只需輕輕抽取芯繩，就會依靠自身的彈性回縮，從而緊帖附在電纜上，每種規格可適用多種電纜線徑，對電纜線徑兼容性強。

絕緣可靠：采用進口液體硅橡膠，確保優良的絕緣性和高恢復彈性，安裝后始終對電纜本體提供恒定持久的徑向壓力，局部放電量小，與電纜本體同“呼吸”。

密封性好：終端主體配合冷收縮分支手套、冷收縮絕緣管和冷收縮端子密封管；中間接頭采用三層防水密封工藝及優良的密封性和憎水性，保證附件優良的彈性密封防潮性能。

安裝簡便：安裝簡單，操作的技術依賴性低，便于掌握。電纜預處理時，開剝距離短，安裝空間需要較小。接地方式采用恒力彈簧固定地線，無需焊接或銅綁線，更加快捷，可靠。

運用廣泛：抗污穢、耐老化、憎水性好、抗電性，耐腐蝕性及抗紫外線性，保證長期使用性能穩定。具有優越的耐寒性能，特別適用于高海拔地區、寒冷地區、潮濕地區、鹽霧地區及重污染地區。

液態硅橡膠材料主要性能參數

序號	項目	數值		測試依據
序號	項目	絕緣硅橡膠	導電硅橡膠	測試依據
1	硬度邵氏A	40±5	40±5	GB531
2	拉伸強度MPa	≥10.0	≥6.5	GB528
3	斷裂伸長率%	≥800	≥650	GB528
4	抗撕裂強度N/mm	≥45	≥35	GB/T529
5	體積電阻率	≥5.0×1015	≤2.5×10	GB 1692
6	介電常數（50MHZ）	2.8~3.5		GB1693
7	介電損耗因子	≤0.004		GB1693
8	耐漏電起痕	≥1A4.5		GB6553
9	介電強度KV/mm	≥26		GB1695
10	壓縮永久變形	≤2%

高倍率

優良的憎水性

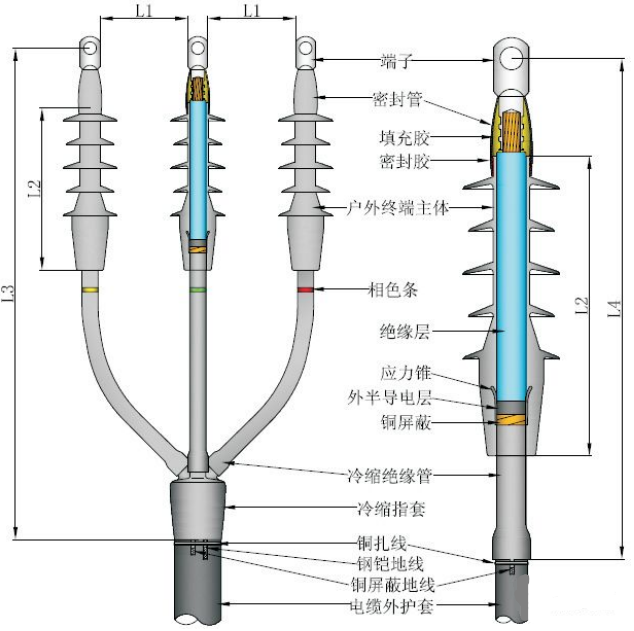

8.7/15kV全冷縮電纜終端

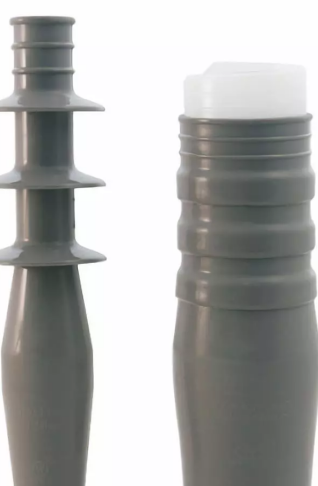

8.7/15kV冷縮戶內終端

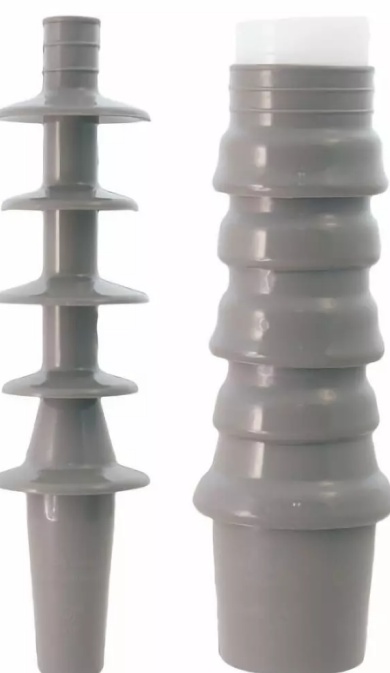

8.7/15kV冷縮戶外終端

8.7/15kV冷縮三芯戶外終端8.7/15kV冷縮單芯戶外終端

≥200mm

（電力規定安全凈距）

285mm

（終端主體尺寸）

600-900mm

(標配可調整尺寸）

500-600mm

（標配可調整尺寸）

L3可以根據現場施工環境適當調整，相應的調整冷縮絕緣管的長度即可。

8.7/15KV電纜終端主要試驗參數及規格劃分

8.7/15KV終端檢測項目及其標準要求
1min戶外終端淋雨工頻電壓試驗	35KV，未閃絡，未擊穿
5min工頻耐壓試驗	39KV，未閃絡，未擊穿
局部放電試驗	15KV下放電量不大于10pC
恒壓負荷循環電壓試驗（空氣中）	23kV,導體加熱至（95-100）℃，每一循環為8h，其中加熱5h，冷卻3h，共3次循環
雷電沖擊電壓試驗	95kV，正負極性各10次，未閃絡，未擊穿
15min交流耐壓試驗	23kV，未閃絡，未擊穿
戶外終端鹽霧試驗	11kV,1000h，未閃絡，未擊穿
戶內終端潮濕試驗	11kV，300h，未閃絡，未擊穿

規格劃分
序號	產品名稱	型號規格	適用電纜結面（mm2）
1	8.7/15kV全冷縮戶內終端頭	8.7/15kVWLN-3(1)×25-50	25-50
2		8.7/15kVWLN-3(1)×70-120	70-120
3		8.7/15kVWLN-3(1)×150-240	150-240
4		8.7/15kVWLN-3(1)×300-400	300-400
5	8.7/15kV全冷縮戶外終端頭	8.7/15kVWLN-3(1)×25-50	25-50
6		8.7/15kVWLN-3(1)×70-120	70-120
7		8.7/15kVWLN-3(1)×150-240	150-240
8		8.7/15kVWLN-3(1)×300-400	300-400

8.7/15kV全冷縮中間接頭

8.7/15KV電纜中間接頭主要試驗參數及規格劃分

規格劃分
序號	產品名稱	型號規格	適用電纜結面（mm2）
1	8.7/15kV全冷縮單芯中間接頭	8.7/15kVWLJ-1×25-50	25-50
2		8.7/15kVWLJ-1×70-120	70-120
3		8.7/15kVWLJ-1×150-240	150-240
4		8.7/15kVWLJ-1×300-400	300-400
5	8.7/15kV全冷縮三芯中間接頭	8.7/15kVWLJ-3×25-50	25-50
6		8.7/15kVWLJ-3×70-120	70-120
7		8.7/15kVWLJ-3×150-240	150-240
8		8.7/15kVWLJ-3×300-400	300-400

8.7/15KV電纜中間接頭主要試驗參數及規格劃分

規格劃分
序號	產品名稱	型號規格	適用電纜結面（mm2）
1	8.7/15kV全冷縮單芯中間接頭	8.7/15kVWLJ-1×25-50	25-50
2		8.7/15kVWLJ-1×70-120	70-120
3		8.7/15kVWLJ-1×150-240	150-240
4		8.7/15kVWLJ-1×300-400	300-400
5	8.7/15kV全冷縮三芯中間接頭	8.7/15kVWLJ-3×25-50	25-50
6		8.7/15kVWLJ-3×70-120	70-120
7		8.7/15kVWLJ-3×150-240	150-240
8		8.7/15kVWLJ-3×300-400	300-400

8.7/15KV中間接頭檢測項目及其標準要求
5min工頻耐壓試驗	39KV，未閃絡，未擊穿
室溫下局部放電試驗	15KV下，放電量不大于10pC
恒壓負荷循環電壓試驗（空氣中）	23kV,導體加熱至（95-100）℃，每一循環為8h，其中加熱5h，冷卻3h，共3次循環
高溫下局部放電試驗	導體加熱至95-100℃，15KV下，放電量不大于10pC
恒壓負荷循環電壓試驗（空氣和水中）	23kV,導體加熱至（95-100）℃，每一循環為8h，其中加熱5h，冷卻3h，共60次循環。其中30次循環在水中，30次在空中。
雷電沖擊電壓試驗	95kv,正負極各10次，未閃絡，未擊穿
15min交流耐壓試驗	23kV，未閃絡，未擊穿
