1電纜分支箱的概念

低壓電纜分支箱簡稱DF，是一種用來對電纜線路施行分接、分支、接續及轉化電路的設備，大都用于戶外。一般習氣將進線回?cái)?shù)加上出線回?cái)?shù)稱為分支數。一般低壓電纜分支箱分支數為3～7回，IP防護等級：IP44。

2分類

1)按其電氣構成分為兩大類：

一般電纜分支箱：內部沒有開關設備，進線與出線通過銅母排連接在一起，電位相同，適合用于分接或分支接線。大多應用于農網項目。

高級電纜分支箱：箱內含有開關設備，既可起一般分接箱的分接、分支效果，又可起供電電路的操控、轉化以及改變運行辦法的效果；

2)按照設備辦法分為落地式和掛墻式；

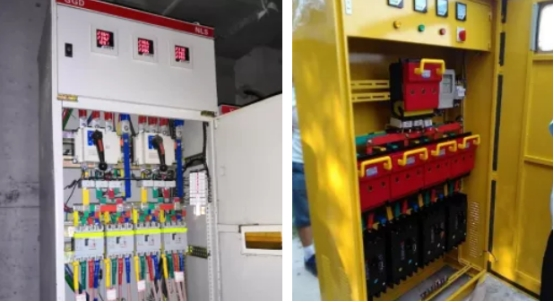

上圖：落地式低壓電纜電纜分支箱

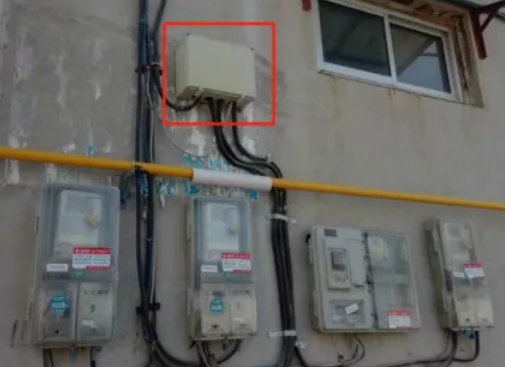

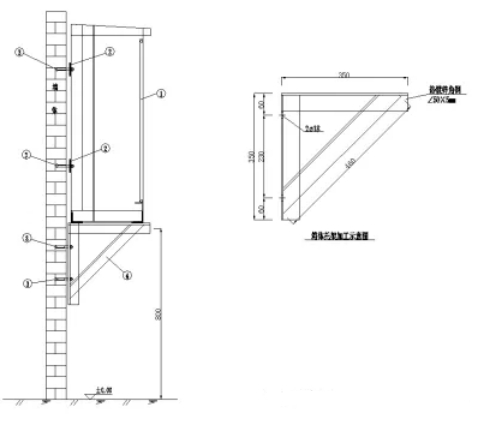

上圖：掛墻式低壓電纜電纜分支箱

3)按照設備環境分為戶內式和戶外式；

4）按照材質分為SMC復合材料組合辦法和金屬板制造辦法兩種。

3應用

一般，我們選用的低壓電纜分支箱默許的都是有開關，一般低壓電纜分支箱常用于農網項目，以及只作為電力接口用的場合。以下沒有特殊闡明均指的是高級低壓電纜分支箱；

低壓電纜分支箱作為“二級”配電，一般我們選用的都是A型斷路器（即熱磁脫扣器類型斷路器），有特殊要求的可以選用電子式斷路器。

關于照明負荷回路，低壓電纜分支箱總開關設置漏電維護型電子式斷路器，作為一級漏電維護，附件：分勵線圈+輔佐觸點；斷路器短延值按照C類脫口曲線整定。

關于動力負荷回路，低壓電纜分支箱總開關設置電子式斷路器，附件：分勵線圈+輔佐觸點；斷路器短延值按照D類脫口曲線整定。

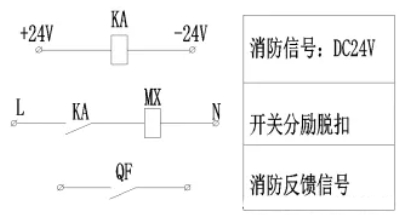

關于消防類電纜分支箱，低壓電纜分支箱總開關設置電子式斷路器，附件：分勵線圈+報警觸點；斷路器短延值按照D類脫口曲線整定。

引申：根據每個地區規劃習氣不同，“二級”配電也可采用動力配電箱XL或GGD戶內低壓固定柜，與低壓電纜分支箱的主要區別：有儀表指示。

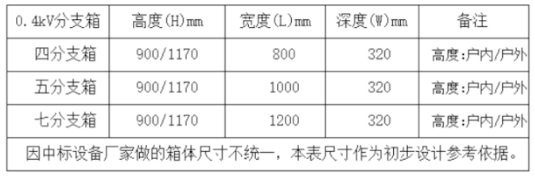

4低壓電纜分支箱設備尺寸
