本文主要介紹一些在實(shí)際應(yīng)用中出現(xiàn)的電纜附件故障案例，通過這些案例來學(xué)習(xí)電纜附件各類故障的因素以及解決方案。

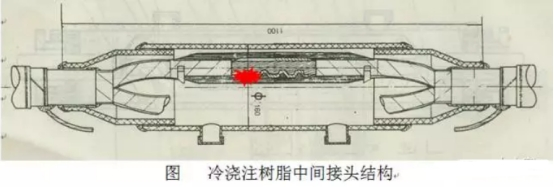

（一）、10kV冷澆注樹脂中心接頭擊穿

故障原因：

因?yàn)橹行慕宇^連管壓接不緊，電阻增大，導(dǎo)電體發(fā)熱溫升過高，導(dǎo)致絕緣碳化，以至于相間擊穿。

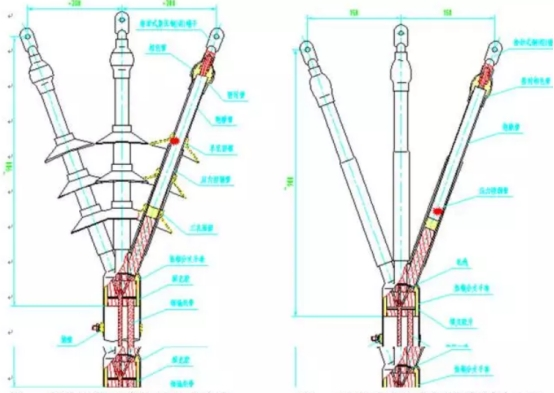

（二）、10kV熱縮終端擊穿毛病

故障原因：

應(yīng)控管體積電阻率過低，擊穿毛病一般呈現(xiàn)于應(yīng)控管以上；

應(yīng)控管體積電阻率過高，擊穿毛病一般呈現(xiàn)于應(yīng)控管以內(nèi)。

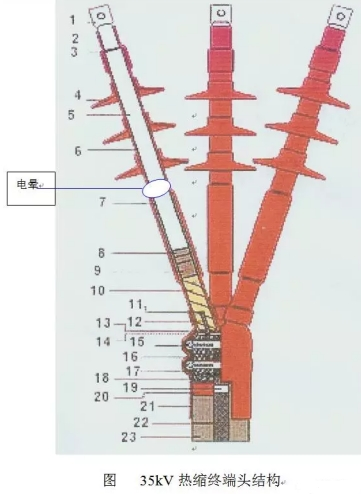

（三）、35kV熱縮電纜附件應(yīng)控管鄰近電暈

原因分析：

電纜屏蔽未端及應(yīng)控管內(nèi)部因?yàn)榇嬖跉庀叮诟邏弘妶鱿庐a(chǎn)生電暈。

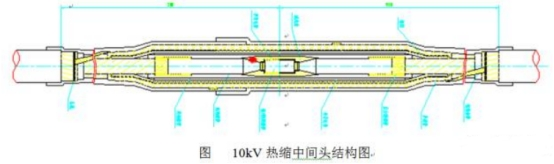

（四）、10kV熱縮電纜附件中心頭反應(yīng)力錐處擊穿

故障原因：

因?yàn)橹行慕宇^沒有切削反應(yīng)力錐，銜接收與絕緣銜接處電場驟變，導(dǎo)致?lián)舸?

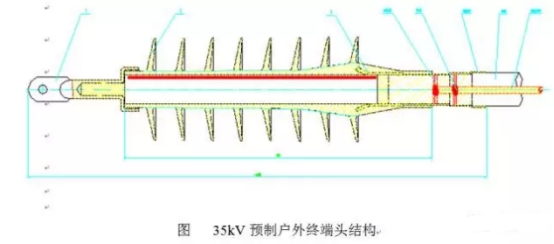

（五）、35kV預(yù)制野外電纜附件爬穿

故障原因：

因?yàn)橐巴饨K端絕緣套內(nèi)孔孔徑過大，與電纜絕緣過盈不到1mm，界面壓緊力不夠而爬穿。

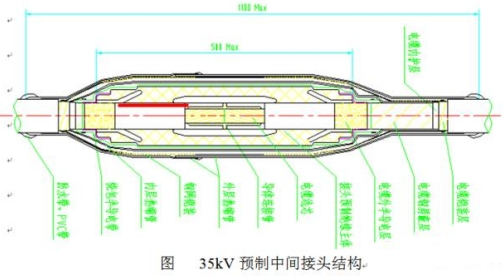

（六）、35kV預(yù)制中心接頭爬穿

故障原因：

因?yàn)轭A(yù)制中心頭半導(dǎo)電層脫碳，加上過盈量太小，為1mm，導(dǎo)致界面壓力缺乏，而爬穿。

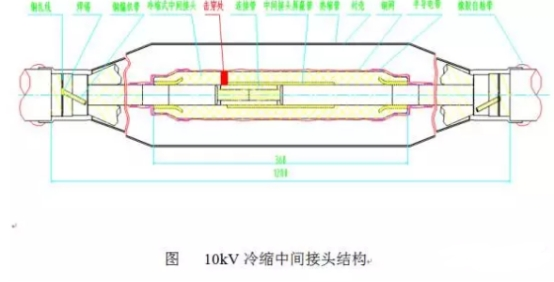

（七）、10kV冷縮電纜附件接頭擊穿

故障原因：

因?yàn)殂暯邮諌航雍笊扉L過長，裝置尺度沒有在中心，而偏向一端，形成銜接收脫離屏蔽套，電場無法改進(jìn)而擊穿。

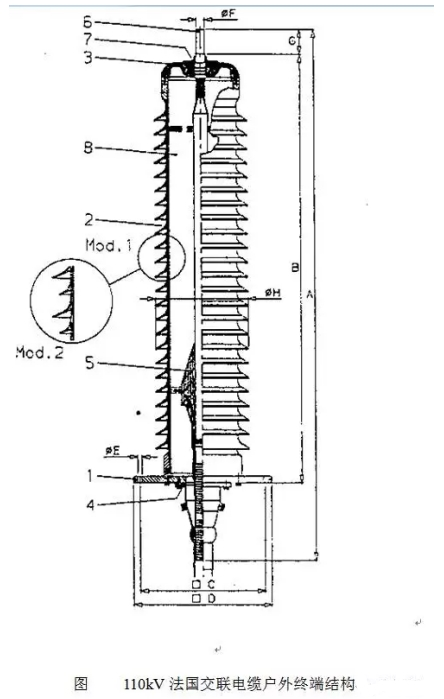

（八）、法國110kV交聯(lián)電纜野外終端事端

故障原因：

因?yàn)樯喜棵芊庖?guī)劃不良，形成進(jìn)水，終端受潮短路而擊穿。

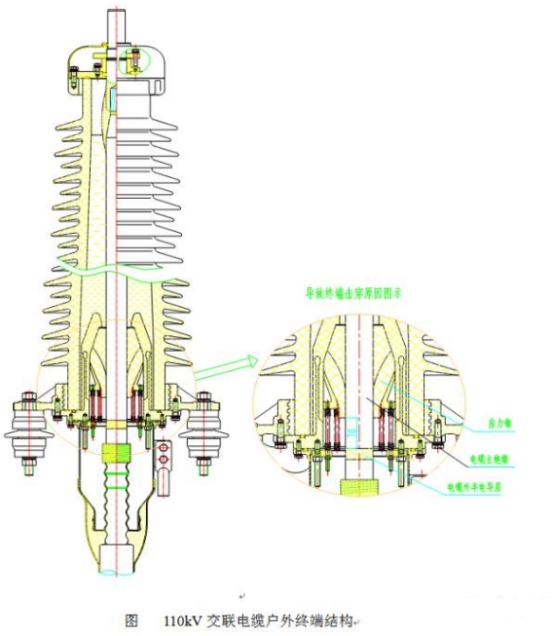

（九）、110kV交聯(lián)電纜野外終端事端

故障原因：

因?yàn)槭┕r(shí)電纜剝切尺度弄錯(cuò)，絕緣屏蔽多剝掉130mm，結(jié)果使得應(yīng)力錐脫開絕緣屏蔽70mm，無法改進(jìn)電場，而運(yùn)行一年后擊穿。

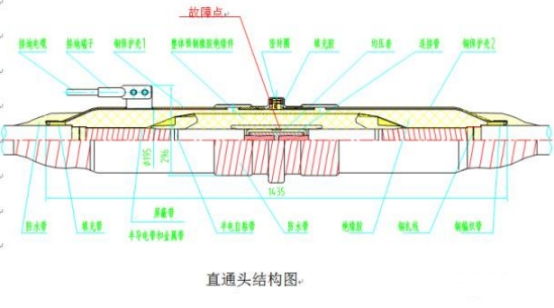

（十）、110kV預(yù)制中心接頭爬穿

故障原因：

因?yàn)槭┕ぱb置時(shí)，箍在接頭連管外的金屬均壓套凹槽中的恒力彈簧尾部沒有包扎好，形成套入絕緣套時(shí)，嚴(yán)重劃傷絕緣套內(nèi)外表形成爬電通道而擊穿。
